固德威北极工商业阳光棚系统解决方案

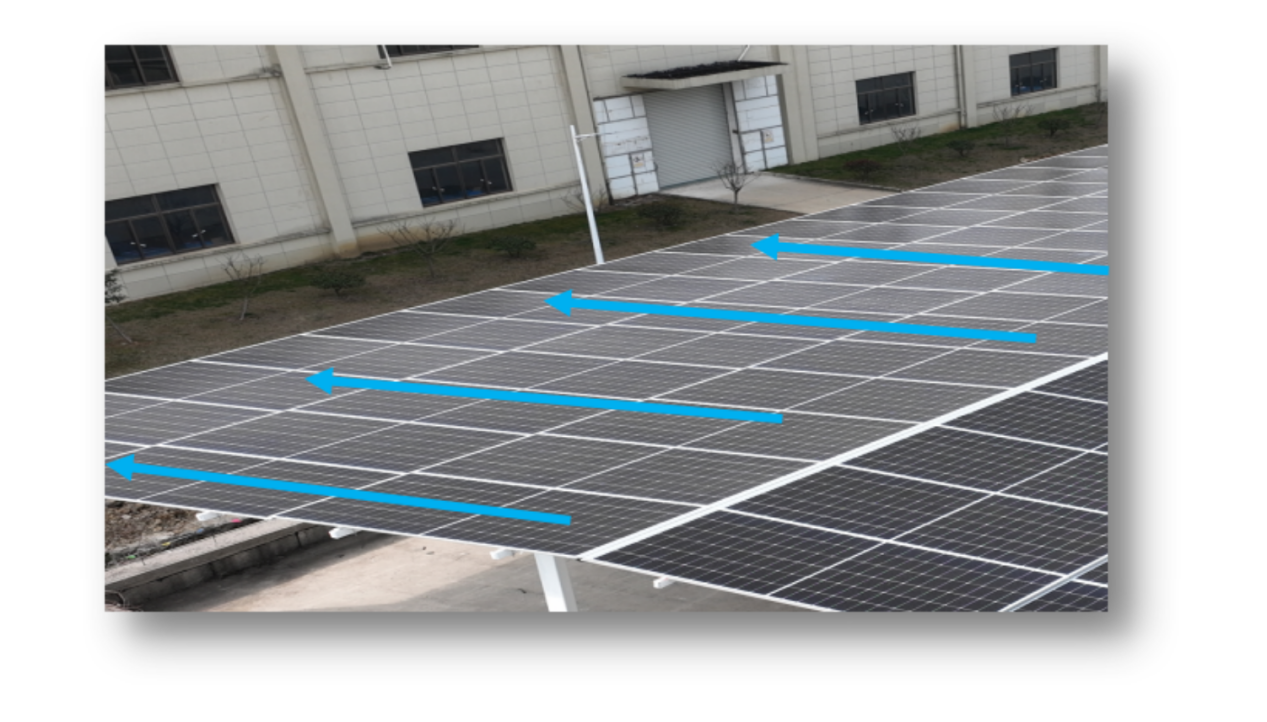

固德威为北极工商业阳光棚提供系统解决方案，确保实用功能与美观性并存。在做完主体钢结构后，北极系列需要对檩条间距进行一定的限制。根据施工指导手册，及与固德威沟通后的设计图纸进行檩条的布置。产品采用上下搭接的形式进行安装，形成类似于瓦屋面的结构形式，同时北极系列的产品，边框集成了导水槽的功能，形成单块产品分散排水的效果，防水性能优异。

每块产品在安装的时候预留一定的搭接距离，避免产品上下搭接对于电池片有阴影遮挡的影响，同时每块产品安装有限位挂钩，便于施工傻瓜式找到搭接位置。

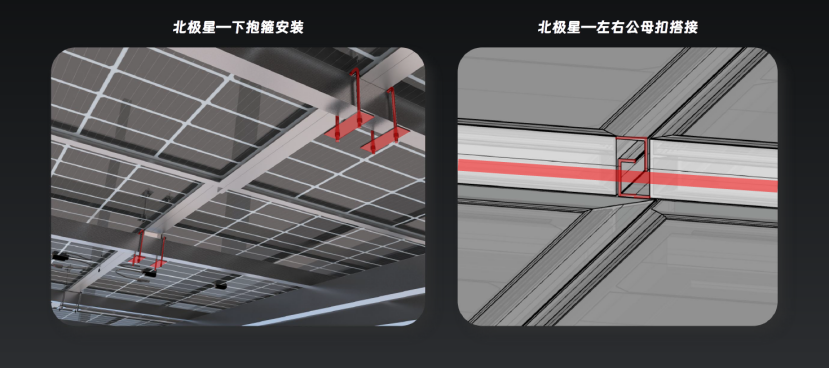

针对阳光棚场景兼容下安装的方案，施工方可以站在钢结构下方进行产品的安装。安装配件也十分简单，利用抱箍和两种压件将产品固定在钢结构的檩条上即可。
除了光电建材的安装便捷外，固德威提供从光电建材、逆变器、储能系统及智慧能源平台在内的光伏整体解决方案。帮助您一站式搭建属于自己的工商业光伏阳光棚。

案例分析
重庆长寿区精神卫生中心光伏改建项目
● 项目简介项目采用北极系列产品，总装机容量640.2kW，首年发电量67.9万度，30年等效减排15469吨CO₂，30年等效种植139363棵。

● 难点及解决措施难点1：混凝土屋面长时间的老化开裂屋面存在渗水的情况。措施1：光伏平改坡造型为“人”字坡，考虑到屋面高度限制，单坡的排水坡度为5%，这样可以保证下檐口落在女儿墙位置。 难点2：屋顶的面积有限而用电需求日益增高，常规的组件做法利用率低。措施2：针对屋面的造型、屋面平改坡的高度、屋顶炮楼等位置的处理。屋顶的整个区域覆盖光伏，大大提高了装机量。

湖州织里镇纺织厂光伏改建项目
● 项目简介项目采用北极系列产品，总装机容量379.5kW，首年发电量40.2万度，30年等效减排9170吨CO₂，30年等效种植82612棵。

● 难点及解决措施难点1：自建仓库为木结构屋顶，且使用时间较长，结构承载力不足。措施1：将原有自建仓库的木结构屋顶改造为钢结构，承载力大幅度提升，满足建设要求。 难点2：屋顶坡度较大、室内无操作空间、无安全防护设施 ，屋面施工难度较大，且存在漏雨现象。措施2：在尊重建筑基本功能的前提下，将屋面坡角放至15度；室内搭建脚手架，满足登高需求；采用下安装形式，无需频繁上至屋面，在保证发电量的同时，确保了光伏屋面的防水效果。 难点3：由于现场环境复杂多样，需改动原有屋顶坡度，用钢结构替换原有结构。措施3：根据收资图纸复核现场情况，并进行无人机建模，设计、优化、深化钢结构及屋顶各处节点，提供方案PPT、图纸、效果图等支持，保证项目顺利推进。
